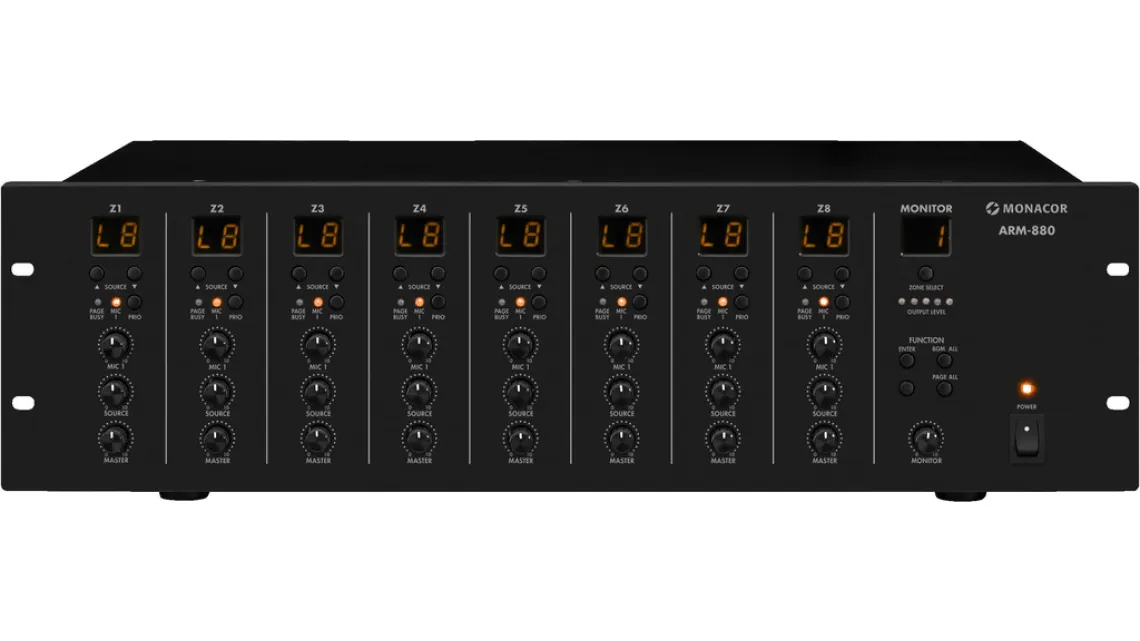

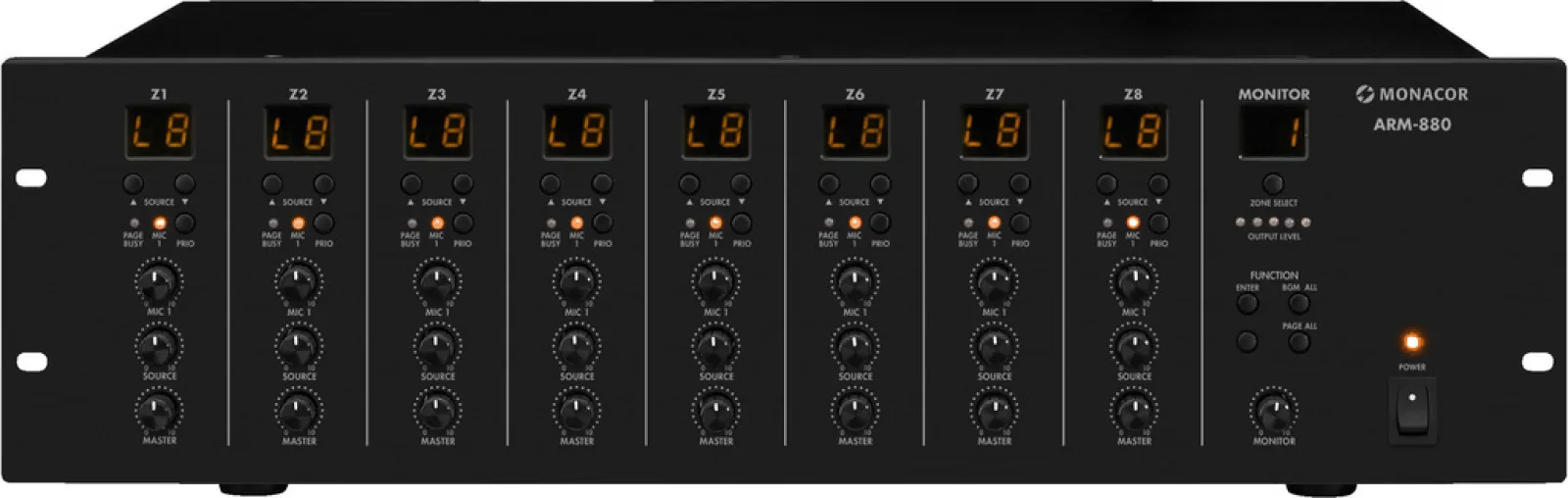

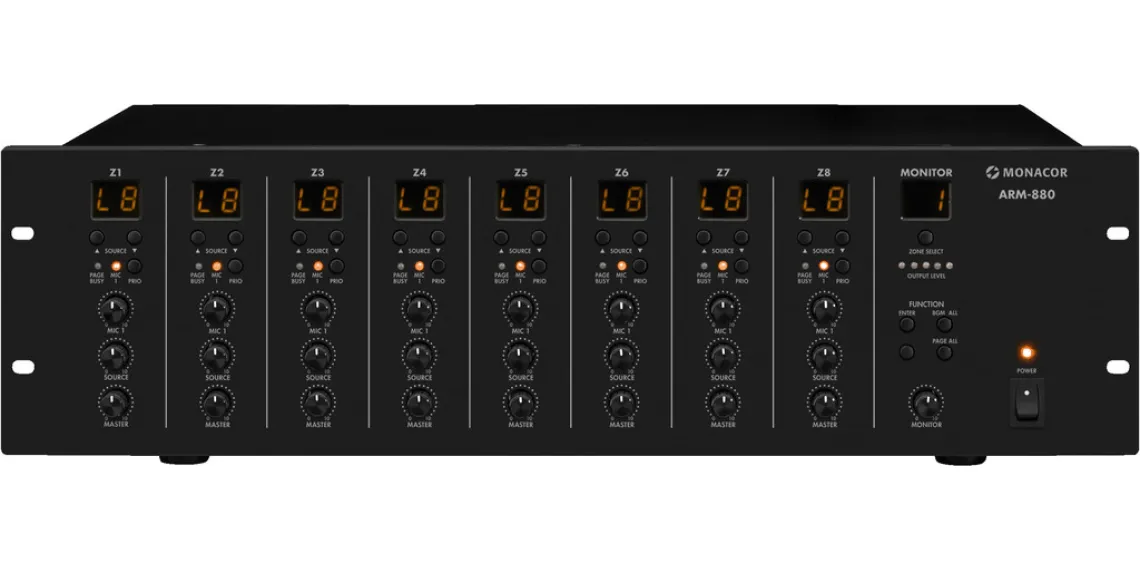

Audio-Matrix-Router

• 8 Audio-Eingänge und 8 Audio-Ausgänge
• Eingänge 1-4, Line, mit Gainregelung
• Eingänge 5-8, umschaltbar Line/Mic

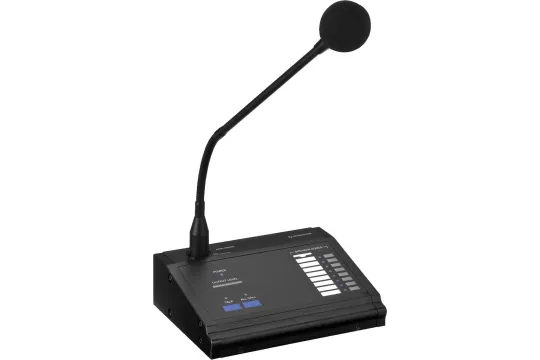

• 2 Kommandomikrofone ARM-880RC und 1 lokales Mikrofon (für alle Zonen) anschließbar
• 1 zusätzlicher Audioeingang pro Zone, nicht routbar, mit Gainregler
• 8 Wandmodule
• Erweiterbar auf bis zu 32 Zonen
• Mikrofon-, Musik- und Master-Lautstärkeregelung pro Zone
• 2-fach-Klangregelung pro Zone
• Prioritätsmanagement
• Notfalldurchsage mit Priorität für alle Zonen, auch bei Erweiterung
• 3 verschiedene Alarmsignale
• 7-Segment-LED-Anzeigen pro Zone
• Clipping Anzeige
• Monitor-Funktion mit integriertem Lautsprecher
• 482-mm-Rackeinbau (19")
• Netz- oder 24-V-Notstrombetrieb

Technische Daten

• Frequenzbereich: 20-20000 Hz (Line), 80-18000 Hz (Mic)
• Mic 1: 300 mV/660 Ω
• Kommandomikrofon: 500 mV/10 kΩ
• Line 1-4: 195 mV-2 V/47 kΩ
• Line 5-8: 350 mV (Line)5 mV (Mic)
• Zone 1-8: 300 mV-1,1 V/10 kΩ
• Notfalldurchsage: 775 mV/10 kΩ
• Zone 1-8. 1,5 V/600 Ω
• Klangregelung Tiefen: ±10 dB/100 Hz
• Klangregelung Höhen: ±10 dB/10 kHz
• Signal/Rauschabstand: >65 dB (Mic)>85 dB (Line)
• Klirrfaktor: < 0,07 %
• Zul. Einsatztemperatur: 0-40 °C
• Stromversorgung: ˜ 230 V/50 Hz/30 VA
• Abmessungen: 484 x 138 x 325 mm, 3 HE
• Gewicht: 10,73 kg

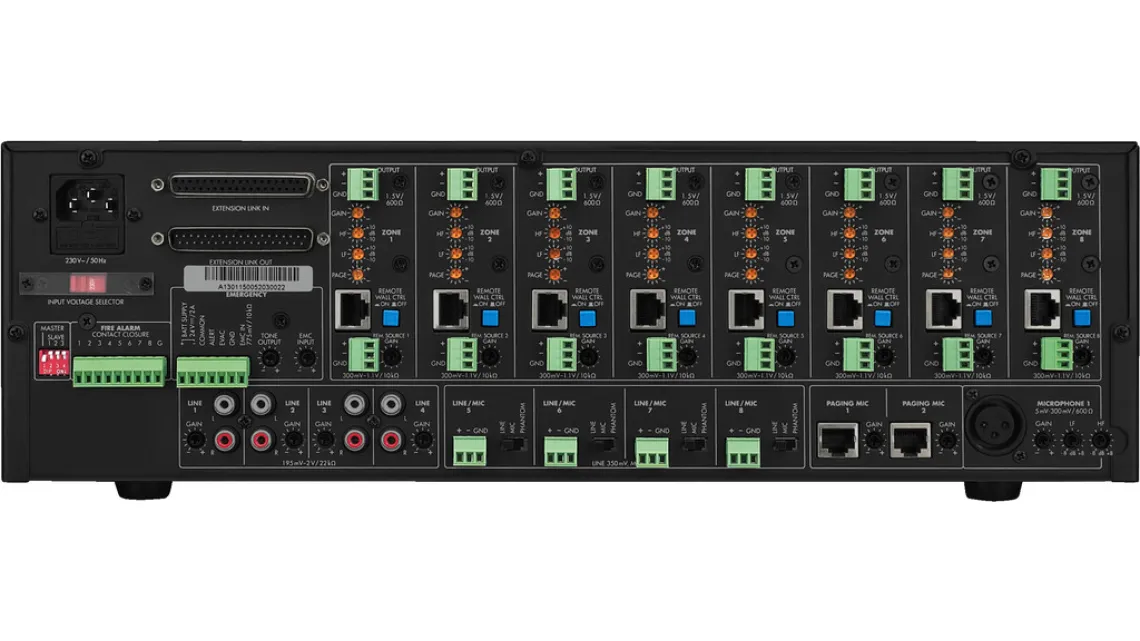

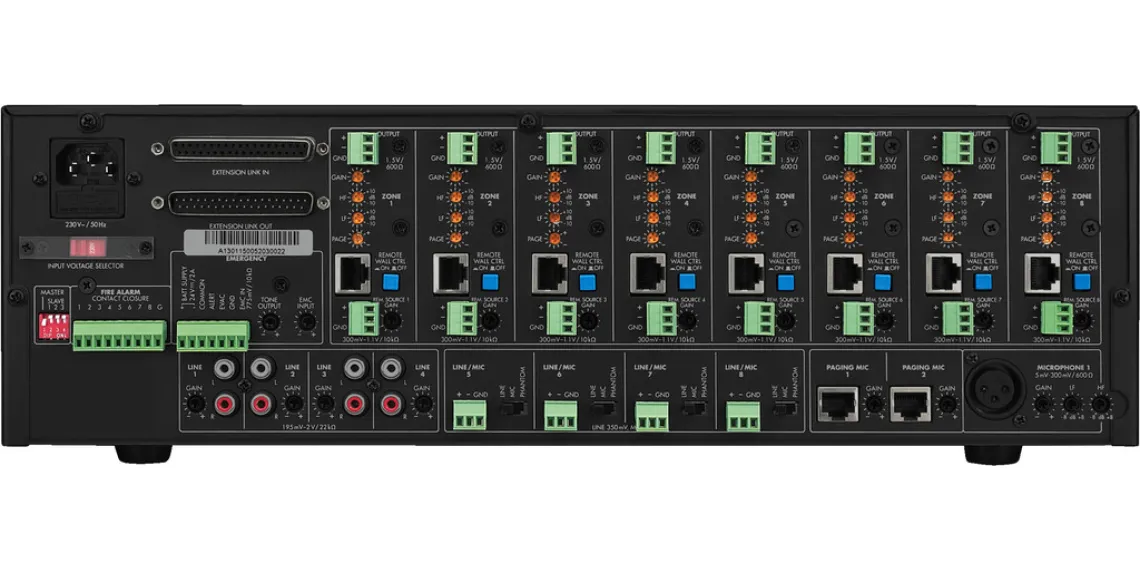

• Mic 1: 1 x XLR
• Kommandomikrofon: 2 x RJ45
• Line 1-4: 4 x Cinch L/R
• Line/Mic 5-8: 4 x Schraub-Steck-Anschluss
• Zone 1-8: 8 x Schraub-Steck-Anschluss (IN), 8 x Schraub-Steck-Anschluss (OUT)
• Wandmodulsteuerung: 8 x RJ45
• Feueralarm: 9-Pol-Schraub-Steck-Anschluss
• Notfalldurchsage: 1 x Schraub-Steck-Anschluss
• 24V DC: 1 x Schraub-Steck-Anschluss
• Alarm: 1 x Schraub-Steck-Anschluss
• EVAC: 1 x Schraub-Steck-Anschluss
• Erweiterung: 2 x D-Sub DC37 (IN/OUT)
