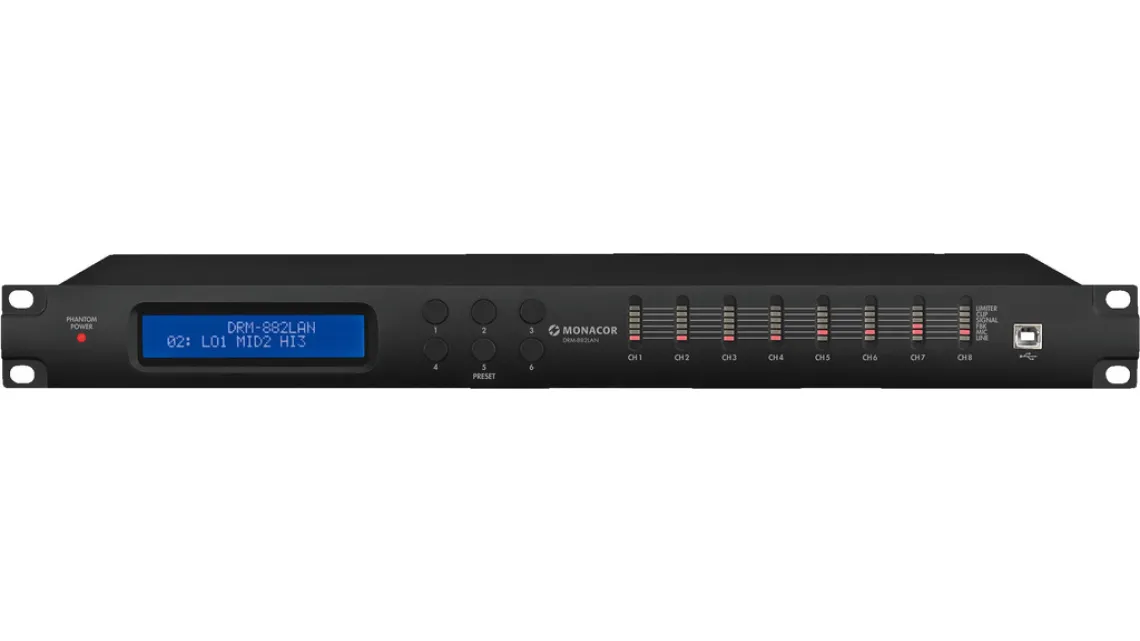

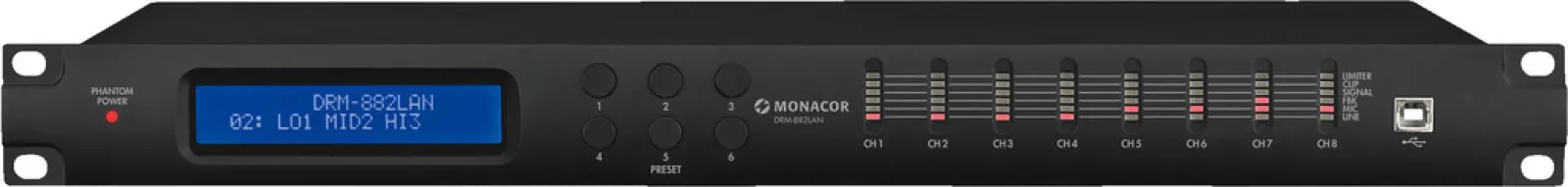

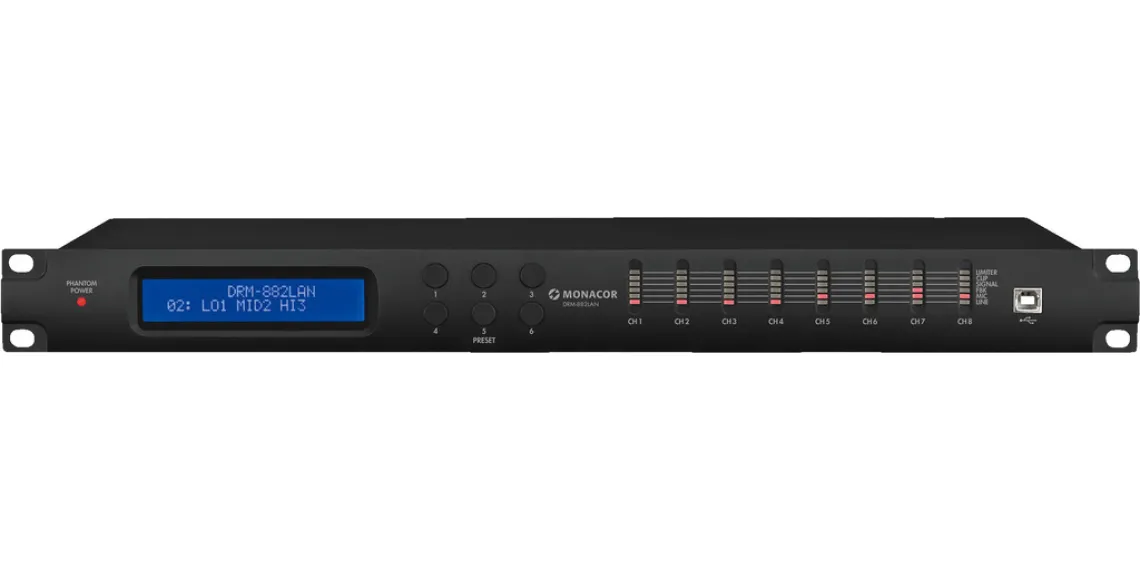

Digital-8x8-Matrix-Router

• 8 Ein- und 8 Ausgänge (Schraub-Steckanschlüsse, Mic./Line umschaltbar, symmetrisch)
• +48-V-Phantomspannung
• Routing-Matrix für beliebiges Routing der Eingänge auf die Ausgänge
• Jeder geroutete Eingang kann pro zugeordnetem Ausgang im Pegel verändert werden (individueller Ausgangsmix)
• Bis zu 32 Geräte können per Software verwaltet werden
• 4 x 24-Bit-A/D-Wandler, 1 x 24-Bit-D/A-Wandler
• Umfangreiche Signalbearbeitung und Überwachung wie z. B. Frequenz-Shift-Feedback-Eliminator, parametrischer 5-Band-EQ mit Peak- oder Shelving-Filtern, variable LP/HP-Filter mit wahlweiser Bessel-, Butterworth- oder Linkwitz-Riley-Charakteristik, RMS-Kompressor, Peak-Limiter, Phasenumschaltung, Delay
• Integrierter Automixer
• 6-fach-LED-Status-Cluster pro Kanal
• 6 User-Presets im Direktzugriff
• Link-Funktion zum Modifizieren der Einstellung mehrerer Kanäle gleichzeitig
• Stereo-Modus für die Kanäle 1/2, 3/4, 5/6 und 7/8
• Dot-Matrix-Display mit 2 x 24 Zeichen
• Fernbedienung über USB, RS-485 oder TCP/IP-LAN
• Echtzeit-Fernbedienung mittels Software
• Lock-Modus für die Frontpanel-Bedienung
• Individuelle Raumsteuerung per optionalem Wand-Fernbedienteil DRM-882WP oder DRM-882WPX
• Robustes Stahlgehäuse mit Aluminium-Frontblende
• 482-mm-Rackeinbau (19“), 1 HE

Eingang (Angaben pro Kanal)

• Gain mit 0-dB-Bypass-Funktion
• Noise Gate
• Mic./Line-Umschaltung
• Einstellbare Vorrangschaltung
• Parametrischer 3-Band- Equalizer (Peak, LP-Shelving, HP-Shelving)
• Frequenz-Shift-Feedback-Eliminator
• Phasenumschaltung (180°)

Ausgang (Angaben pro Kanal)

• LP/HP-Filter mit Butterworth-, Linkwitz-Riley- und Besselcharakteristik mit bis zu -24 dB/Okt. In Kombination mit Equalizer noch höhere Flankensteilheiten möglich
• Parametrischer 5-Band-Equalizer mit Peak- oder LP/HP-Shelving-Filtern
• Peak-Limiter und RMS-Kompressor mit Ratio bis 32:1 und stufenlos einstellbarer Soft/Hard Knee-Charakteristik, Threshold von 18 dBu bis -12 dBu, Release-Time von 0,1-3 s, Attack-Time 5-200 ms
• Peak-Limiter und RMS-Compressor mit Bypass-Funktion
• Delay umschaltbar zwischen Zeit (ms) und Entfernung (m): maximal 380,998 ms in Schritten von 21 µsec oder maximal 129,539 m in 6,8-mm-Schritten
• Phasenumschaltung (180°)
• Gain

Technische Daten

• Art: Matrix-Router
• Frequenzbereich: 20-20000 Hz
• Eingangssignal: max. 6,2 V
• Ausgangssignal: max. 6,2 V
• Trennfrequenz: 70 Hz-1 kHz, 12 dB/Okt., 910 Hz-8 kHz, 12 dB/Okt., Subwoofer 80/120 Hz, 24 dB/Okt.
• Störabstand: > 104 dB
• Klirrfaktor: < 0,005 %
• Zul. Einsatztemperatur: 0-40 °C
• Stromversorgung: ˜ 230 V/50 Hz/20 VA
• Abmessungen: 482 x 44 x 250 mm, 1 HE
• Gewicht: 3,4 kg
• Eingänge: 8 x Schraub-Steckanschluss, sym.
• Ausgänge: Line: 8 x Schraub-Steckanschluss, sym.
• Sonstiges: USB, RS-485, TCP/IP
